自從買了液晶電視後，一直在想後面附送的電視盒是多餘的。



因為剛好促銷小姐來電說優惠6M每月599元，只比第四台510元貴一點點，為了家裡要上網還是要看第四台開了場家庭會議投票表決。在老婆想通後，電腦上還有PPS可以看重播就全家無異議通過了。

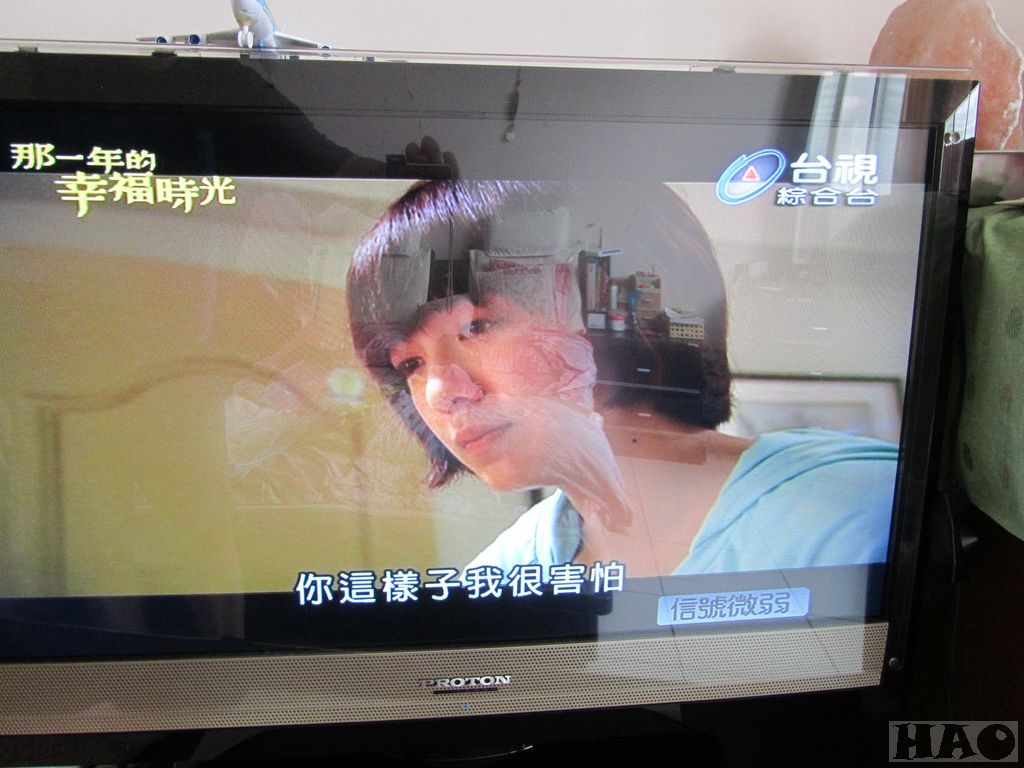

但是這樣一來剛買不到一年的電視就閒置了，於是就去買了(NT$199or299.-)一支數位電視天線(下圖中間最短那支)來裝，也算對老婆一點交代。結果放在2樓冷氣上，70%是信號微弱，拉線到3F約40%，有時車子路過時也會干擾，機車最嚴重，越看越生氣，但老婆還是很有耐心的看(反正只常看民視)。

　　5月初公司餐廳買了一台液晶電視，送了一支天線(下圖三支天線最下面那支)，因公司是用舊式魚骨式的天線收訊很順，於是借回來家裡試用，結果老婆說感覺只好了一瞇瞇。

　　

　　跟同事說他那支(天線)雖然比較長但效果有限，結果他說：「阿不會Google一下喔！」猶如當頭棒喝般，我咧怎麼沒想到啊！於是趕緊上網搜尋，結果竟然有一大堆分享。後面貼幾個參考網址。

　　以下看圖說故事了。

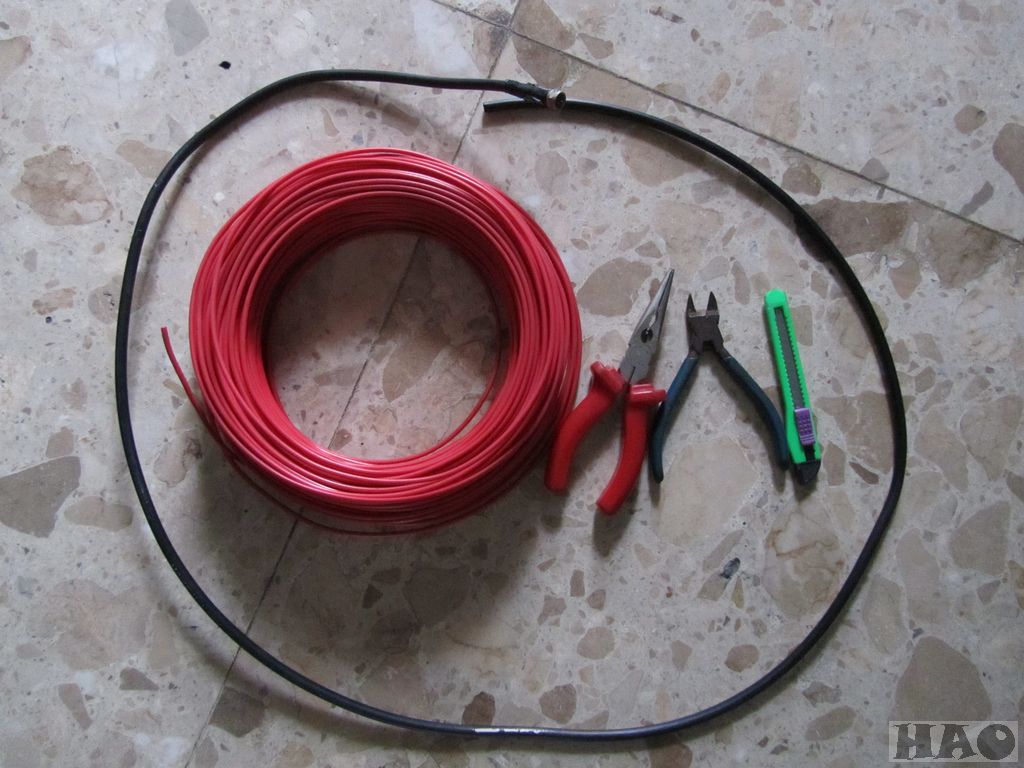

圖一、材料及工具準備

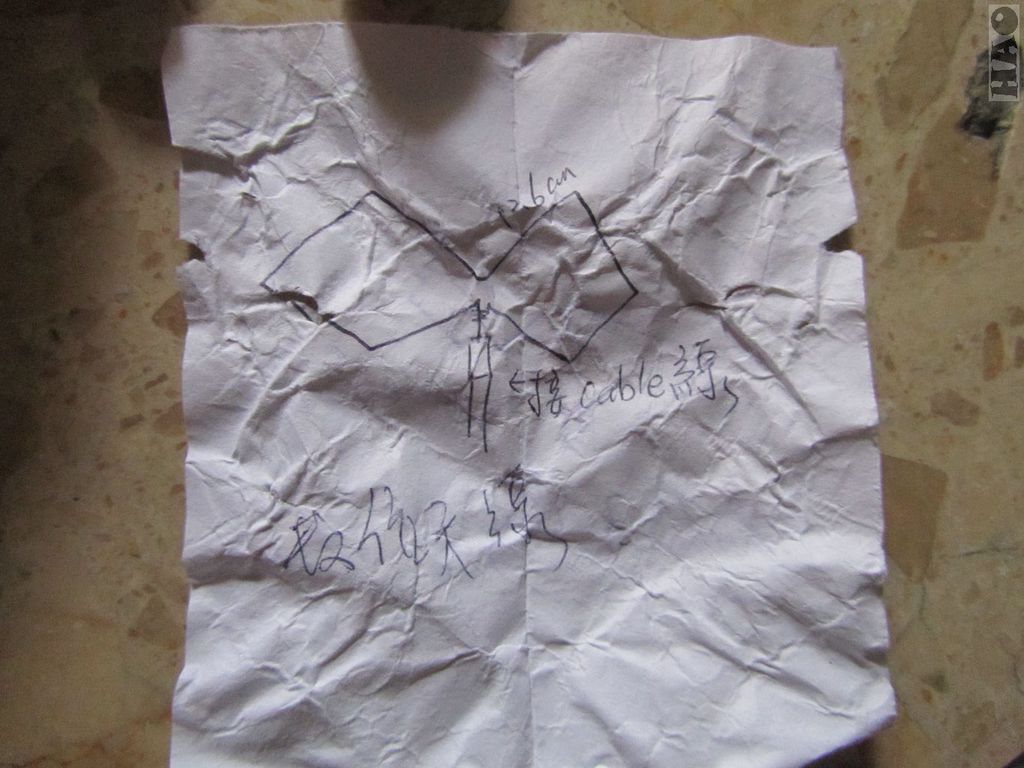

圖二、網路上抄的簡圖（忘記拿起來，被洗了，還好沒爛掉）

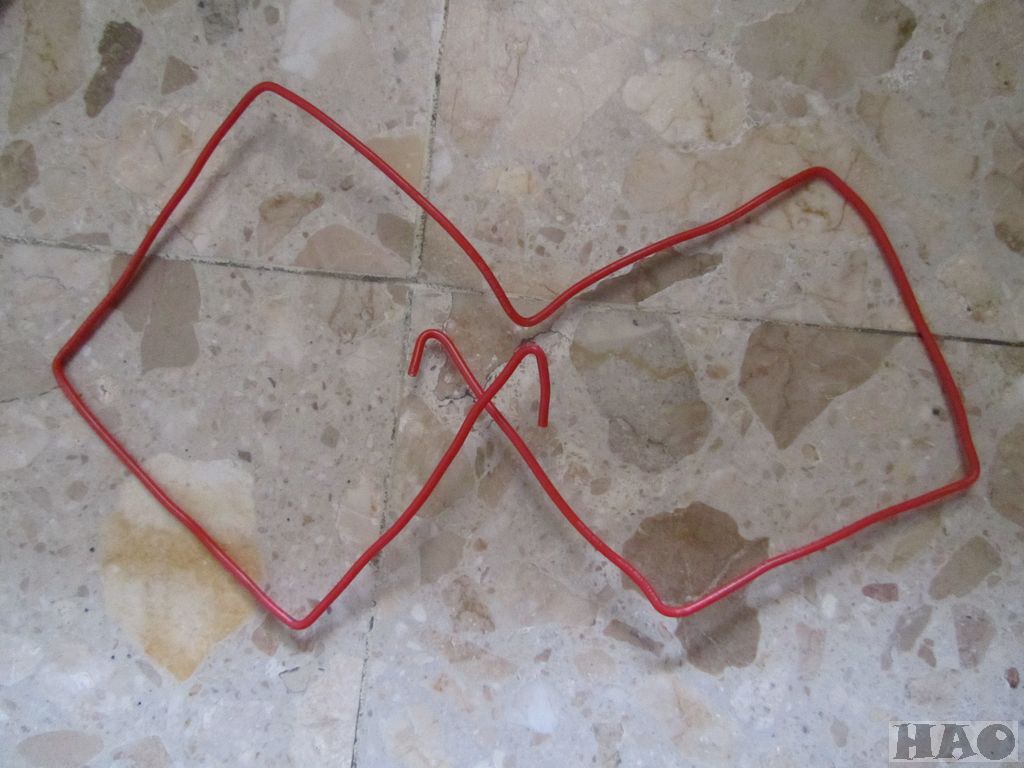

圖三、依草圖每邊12.6CM彎成2個菱形，記得要預留電線端部約1~2CM

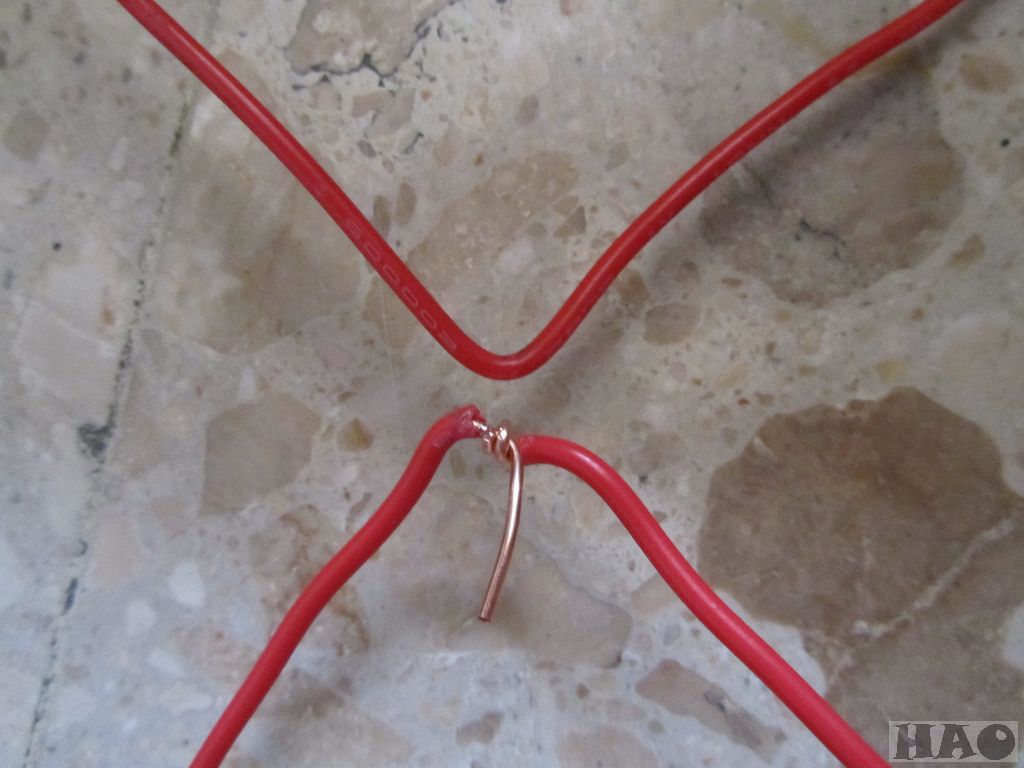

圖四、將端部剝皮連結

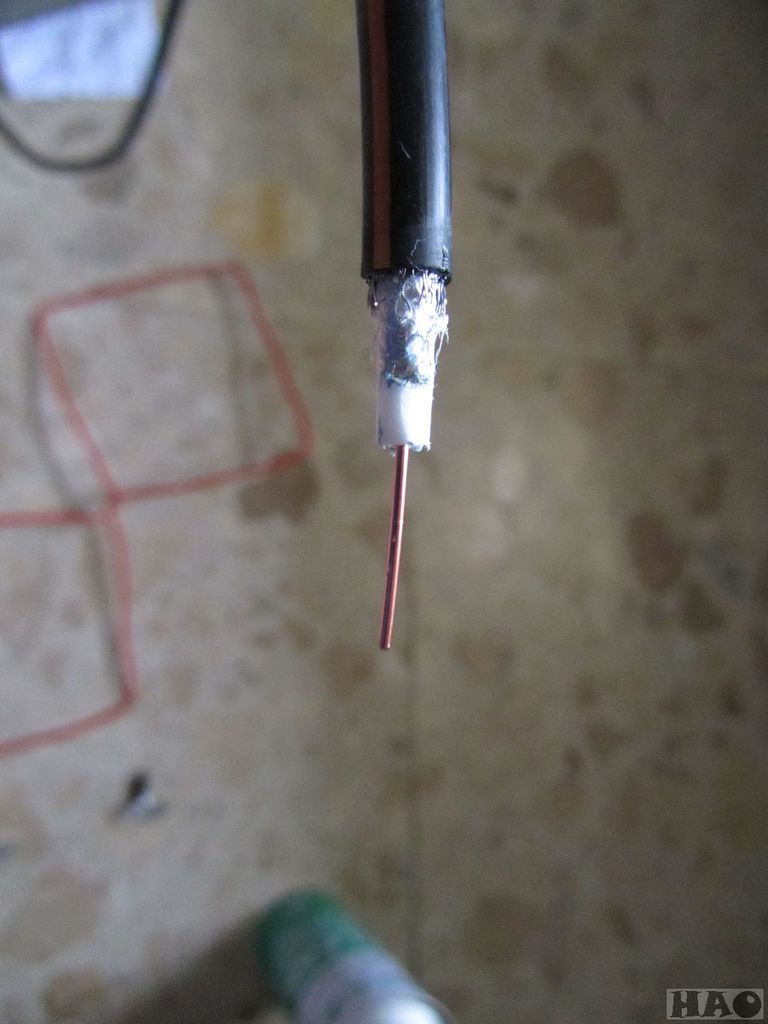

圖五、將CABLE線剝皮只留中芯線

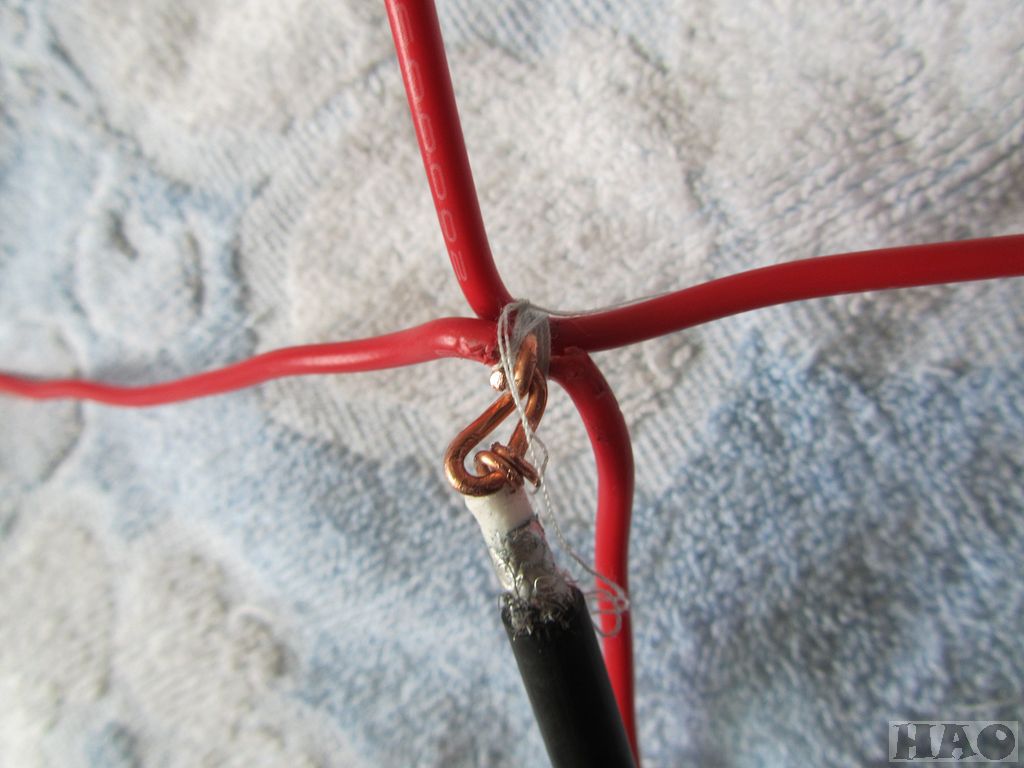

圖六、如圖連結，為固定兩個菱形，在中間以縫衣線固定

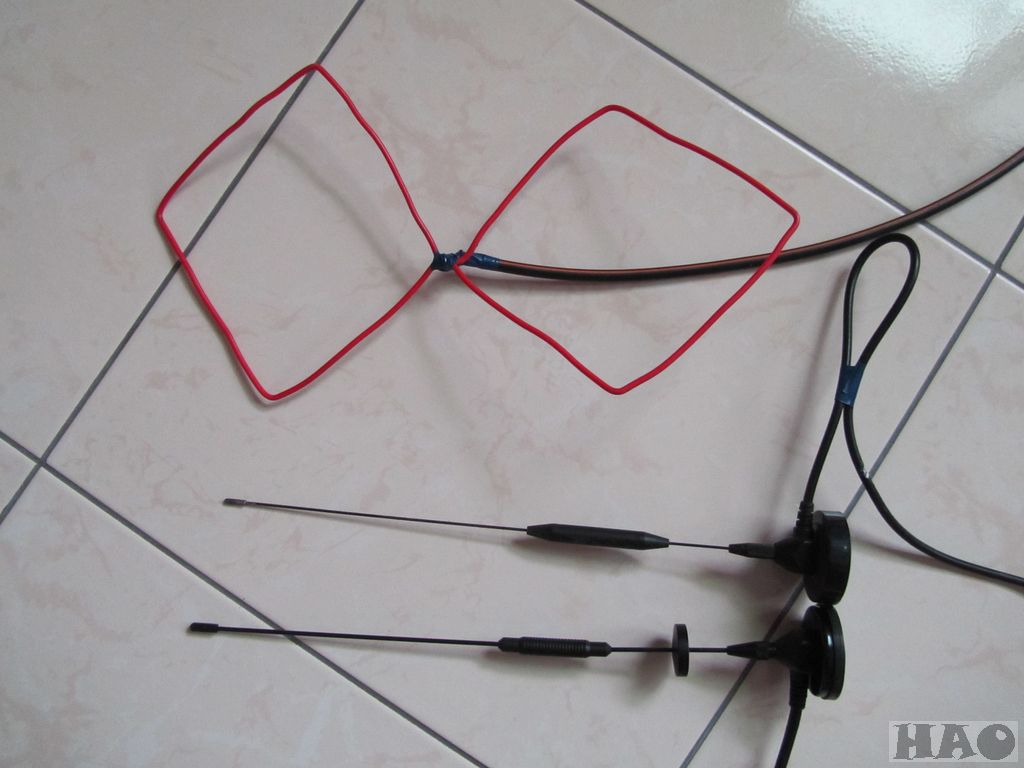

圖七、完成的DIY天線與買的(中間)、借的(最下面)天線合影留念

圖八、最後最佳固定位置(3F)

我知道我的作法與下面的網址中分享的辦法有些不同，也比較偷懶，放在室內訊號也是很差，但放到室外就差很多了，至少好了一半，想說就這樣湊合用吧。但是就這樣掛在窗外也怪怪的，反正買的那支天線也不用了，乾脆以它為支架撐住DIY天線，結果發現收訊便得更順暢了，不過機車經過時還是會干擾，不過也有95%的滿意度了。暫時就這樣用吧！

　　對了，我是收到15台，但前三台中視完全黑屏，也未顯示信號微弱，真奇怪。

參考網頁：

http://www.mobile01.com/topicdetail.php?f=496&t=99913

http://blog.yam.com/badch/article/15113242

族繁不及備載.......................................
